DIN 128

< >

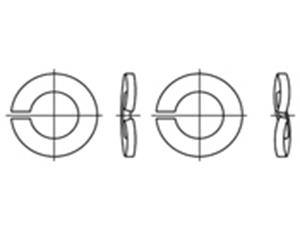

DIN 128 Yaylı Rondela

Ürün Açıklama

Nominal	2	2,5	3	3,5	4	5	6	7	8	10	12	14	16	18
d1 (max)	2,4	2,9	3,4	3,9	4,4	5,4	6,5	7,5	8,5	10,7	12,7	14,7	17	19
d2 (max)	4,4	5,1	6,2	6,7	7,6	9,2	11,8	12,8	14,8	18,1	21,1	24,1	27,4	29,4
s	0,5	0,6	0,7	0,7	0,8	1	1,3	1,3	1,6	1,8	2,1	2,4	2,8	2,8
h (max)	0,9	1,1	1,3	1,3	1,4	1,7	2,2	2,2	2,75	3,15	3,65	4,3	5,1	5,1
Uygun Diş Ölçüsü For Thread Size	2	2,5	3	3,5	4	5	6	7	8	10	12	14	16	18

Nominal	20	22	24	27	30	36	42	48	56	64	72	80	90	100
d1 (max)	21,2	23,5	25,5	28,5	31,7	37,7	43,7	50,5	58,5	66,5	74,5	82,5	92,5	102,5
d2 (max)	33,6	35,9	40	43	48,2	58,2	68,2	75	87	95	103	111	121	131
s	3,2	3,2	4	4	6	6	7	7	8	8	8	8	8	8
h (max)	5,9	5,9	7,5	7,5	10,5	11,3	13	13	15,5	15,5	15,5	15,5	15,5	15,5
Uygun Diş Ölçüsü For Thread Size	20	22	24	27	30	36	42	48	56	64	72	80	90	100

Malzeme Çeşitleri	-		Yay Çeliği
	-		Paslanmaz

Yüzey Koruma Çeşitleri	-		Elektrolitik Kaplama (Zn, ZnNi)
	-		Sıcak Daldırma Galvaniz
	-		Çinko Pul Kaplama (flZnyc, flZnnc)
	-		Fosfatlama (Fe, Zn, Mn)
	-		Mekanik Çinko Kaplama

Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
