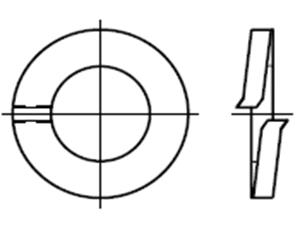

DIN 127 – B Yaylı Rondela
Ürün Açıklama
Nominal | 2 | 2,2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
d1 (max) | 2,4 | 2,6 | 2,9 | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 7,5 | 8,5 | 10,7 | 12,7 | 14,7 |
d2 (max) | 4,4 | 4,8 | 5,1 | 6,2 | 6,7 | 7,6 | 9,2 | 11,8 | 12,8 | 14,8 | 18,1 | 21,1 | 24,1 |
s | 0,5 | 0,6 | 0,6 | 0,8 | 0,8 | 0,9 | 1,2 | 1,6 | 1,6 | 2 | 2,2 | 2,5 | 3 |
h (max) | 1,2 | 1,4 | 1,4 | 1,9 | 1,9 | 2,1 | 2,8 | 3,8 | 3,8 | 4,7 | 5,2 | 5,9 | 7,1 |
Uygun Diş Çapı For Thread Size |
2 | 2,2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
Nominal | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 39 | 42 | 45 | 48 | 52 |
d1 (max) | 17 | 19 | 21,2 | 23,5 | 25,5 | 28,5 | 31,7 | 37,7 | 40,7 | 43,7 | 46,7 | 50,5 | 54,5 |
d2 (max) | 27,4 | 29,4 | 33,6 | 35,9 | 40 | 43 | 48,2 | 58,2 | 61,2 | 68,2 | 71,2 | 75 | 83 |
s | 3,5 | 3,5 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 |
h (max) | 8,3 | 8,3 | 9,4 | 9,4 | 11,8 | 11,8 | 14,2 | 14,2 | 14,2 | 16,5 | 16,5 | 16,5 | 18,9 |
Uygun Diş Çapı For Thread Size |
16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 39 | 42 | 45 | 48 | 52 |
Nominal | 56 | 60 | 64 | 68 | 72 | 80 | 90 | 100 |
d1 (max) | 58,5 | 62,5 | 66,5 | 70,5 | 74,5 | 82,5 | 92,5 | 102,5 |
d2 (max) | 87 | 91 | 95 | 99 | 103 | 111 | 121 | 131 |
s | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
h (max) | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 | 18,9 |
Uygun Diş Çapı For Thraed Size |
56 | 60 | 64 | 68 | 72 | 80 | 90 | 100 |
Malzeme Çeşitleri | - | Yay Çeliği | |
- | Paslanmaz | ||
- | Bronz | ||
Yüzey Koruma Çeşitleri | - | Elektrolitik Kaplama (Zn, ZnNi) | |
- | Sıcak Daldırma Galvaniz | ||
- | Çinko Pul Kaplama (flZnyc, flZnnc) | ||
- | Fosfatlama (Fe, Zn, Mn) |
Bu ürün, standart dışı ölçü ve özelliklerde de temin edilebilir.
